Störfälle in Fertigungsstraßen:

Optische Erfassung und Analyse der Ursachen.

h

Prozesse in schnell taktenden Anlagen:

High-Speed-Videorecording und visuelle Analyse.

h

Industrielle Wartung:

High-Speed-Kamerasystem zur optischen Analyse.

TroublePad. Das System.

TroublePad ist ein mobiles Highspeed-Kamerasystem zur Analyse von Störungen in Produktionslinien sowie von Bewegungsabläufen bzw. kinetischen Prozessen in schnell getakteten Anlagen.


TroublePad ist das einzige mobile und homogene Highspeed - Kamerasystem, das gleichzeitig Kamera, Beleuchtungseinheit(en) sowie ein professionelles 12" - Tablet mit integrierter Videoanalysesoftware beinhaltet. Das komplette System wird mit entsprechendem Zubehör einsatzbereit i n einem Hartschalenkoffer geliefert und kann aufgrund seiner Mobilität ortsunabhängig zur Analyse eingesetzt werden.

Aufgrund seiner kompakten Abmessungen kann das Hochgeschwindigkeitskamerasystem zur Fehleranalyse an oder in Fertigungslinien positioniert werden. Eine ausgereifte und intuitiv zu bedienende Analysesoftware liefert aussagekräftige Ergebnisse. Darüber hinaus ist TroublePad geradezu prädestiniert für die Analyse von Bewegungsabläufen in schnell getakteten Systemen und Anlagen.


Vor einer Kaufentscheidung haben Sie die Möglichkeit, das komplette System eine Woche lang ausgiebig in Ihrem Unternehmen zu testen.

  • High-Speed-Kamerasystem
  • 12" Tablet
  • Analysesoftware
  • Umfangreiches Zubehör
Tablet with software interface

Wo kann das System eingesetzt werden ?

Einsatzmöglichkeiten :

  • Störfälle in Fertigungsstraßen:
    Mobile Systemlösung zur optischen Erfassung und Analyse von Störfallursachen.
  • Prozesse in schnell taktenden Anlagen:
    High-Speed-Videorecording und visuelle Analyse.
  • Industrielle Wartung:
    High-Speed-Kamerasystem für optische Analyse.
Tablet with software interface

Die Features.

Überblick

  • CMOS 1.3 MP
  • 12" Tablet
  • Video-Analysesoftware
  • Diverse Objektive zur Auswahl
  • Fernbedienung (manuell oder Funk)
  • Loop- oder Langzeitaufnahmen
  • AVI-Videoexport
  • Fernsteuerung über Triggerbox
  • Einsatz auch auf engstem Raum
  • Positionierung an oder in der Fertigungsstraße
  • Optional in IP68
  • Umfangreiches Zubehör
  • Lieferung im Hartschalenkoffer
TroublePad System

Die Software.

Die Videoanalysesoftware TroublePad liefert bereits kurze Zeit nach der Installation des Systems aussagekräftige Aufzeich nungen. Die intuitive Menüführung mit zahlreichen Funktionen bietet Live - Bilder, eine präzise Übersicht aller Aufnahmeinformationen, Einstellungen zu Auflösung und Bildqualität, eine Übersicht aller Videosequenzen inklusive JPEG - oder AVI - Export bis hin zu r Steuerung der zusätzlich anschließbaren Triggerbox.

Mit dem Highspeed - Kamerasystem TroublePad nehmen Sie bereits nach wenigen Minuten Ihre ersten Videoclips auf. Die sofortige Zeitlupenwiedergabe der Sequenzen hilft Ihnen, Störungsursachen zu erkenn en und zu analysieren oder Bewegungsabläufe in schnell getakteten Systemen zu erfassen.

Menü „Kamera“:

  • Informationen zur Aufnahmedauer
  • Loop
  • Livebild
  • Speicherplatzkapazität
  • Start/Stop der Aufnahme usw.

Menü „Parameter“:

  • Auswahl der Auflösung
  • Bildkorrektur (Gamma, Verstärkung)
  • Informationen zur Aufnahmedauer
  • Livebild

Menü „Sequenzen“:

  • Auflistung sämtlicher Videosequenzen
  • Einzelne Sequenzinformationen
  • Regler zur Auswahl eines Ausschnittes der Sequenz
  • JPEG, AVI Export

Menü „Trigger“:

  • Mit der optional erhältlichen Triggerbox kann TroublePad durch Signale aus Anlagensteuerungen „ferngesteuert“ werden
  • Beispiel Endlosschleife: Sobald ein Signal an der Triggerbox eintrifft wird der aktuelle Loop gestoppt und abgespeichert. Ein neuer Loop startet sofort. Und dies so lange wie Signale an der Triggerbox eintreffen
  • Mit der Funktion „Vorher/Nachher“ werden Bilder vor und nach dem Auslösen des Signals gespeichert, sodass Sie sich einen Gesamtüberblick über einen zufälligen Störfall verschaffen können
  • Die Triggerbox verfügt auch über eine kabelgebundene manuelle Start/Stop-Taste
h h h h

Anwendungsbeispiele.

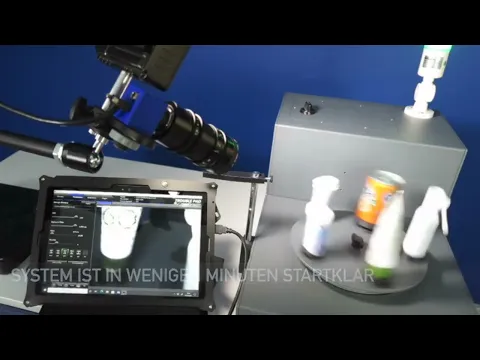

TroublePad - Mobiles High-Speed-Kamerasystem

TroublePad - Mobiles High-Speed-Kamerasystem

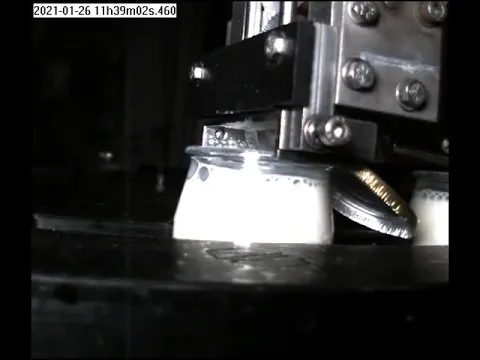

Lebensmittelindustrie - Störfall nicht schliessender Joghurtbecherverschluss

Lebensmittelindustrie - Störfall nicht schliessender Joghurtbecherverschluss

Pharmaindusterie - Störfall Impfbehälterverschuss

Pharmaindusterie - Störfall Impfbehälterverschuss

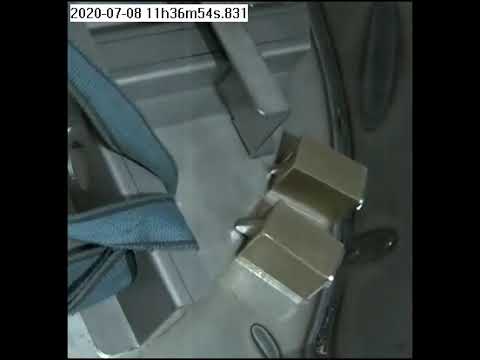

Metallindstrie - Mechanischer Pressvorgang. Visualisierung eines Störfalles innerhalb eines schnell taktenden Pressvorgangs

Metallindstrie - Mechanischer Pressvorgang. Visualisierung eines Störfalles innerhalb eines schnell taktenden Pressvorgangs

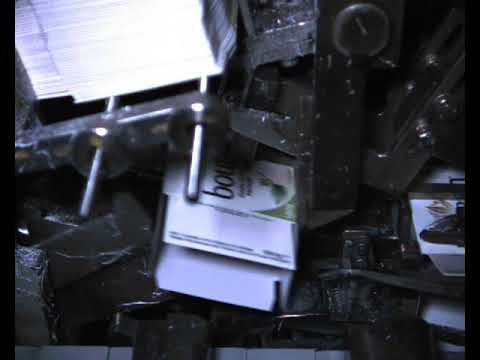

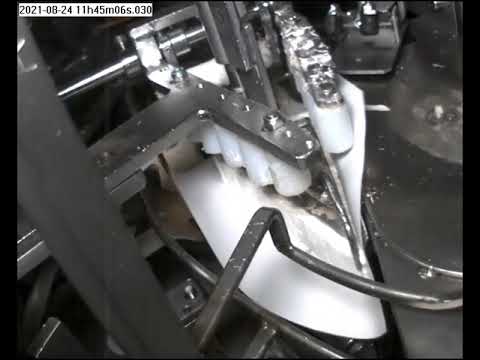

Lebensmittelindistrie - Frischkäseverpackung

Lebensmittelindistrie - Frischkäseverpackung

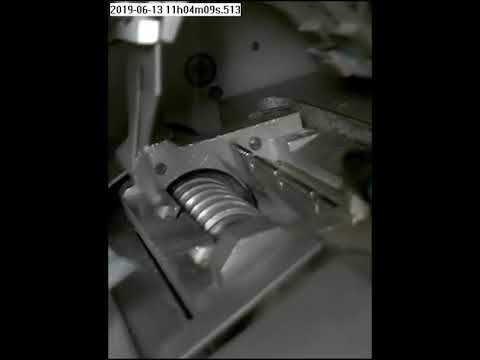

Das Unsichtbare sichtbar machen - Verhalten einer Folienverpackung

Das Unsichtbare sichtbar machen - Verhalten einer Folienverpackung

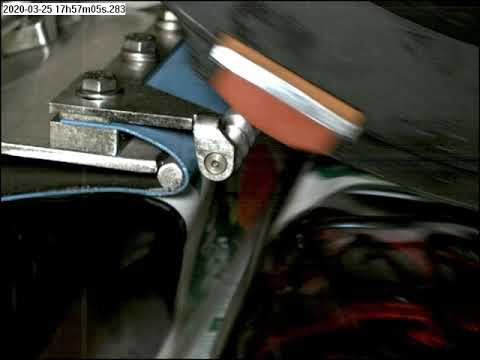

Getränkeindustrie - Störfall Materialverhalten hauchdünner Etikettenfolien für PET-Flaschen

Getränkeindustrie - Störfall Materialverhalten hauchdünner Etikettenfolien für PET-Flaschen

Individuelle Anforderungen.

Das TroublePad - Programm bietet zahlreiche Möglichkeiten, das System für spezifische Anwendungen aufzurüsten. Dazu gehören unter anderem eine „ Rugged “ - Ausführung, eine „ IP68 “ - Ausführung für den Einsatz in rauen Umgebungen, verschiedene Objektive, unterschiedliche LED - Beleuchtungen bis hin zur Ansteuerung mehrerer LED - Blöcke. Auch eine stroboskopische Beleuchtung ist möglich.

Der interne Speicher des 12“ Tabletts kann auf bis zu 1TB aufgerüstet werden. Externe Speichermedien stehen zur Verfügung. Weiterhin gibt es verschiedene Möglichkeiten, die Highspeed - Kamera mittels Gelenkarm, Klemm - oder Magnethalterung zu befestigen. Dadurch kann die Highspeed - Kamera auch au f engstem Raum platziert werden.


TroublePad „Rugged“-Version


TroublePad „IP68“-Version


LED-Beleuchtung + Kamera „IP67“


TroublePad Systemkoffer. Perfekt für den mobilen,
ortsunabhängigen Einsatz.


Einsatzbereiche.

Pharma Pharma
Getränke Getränke
Lebensmittel Lebensmittel
Papier, Druck Papier, Druck
Elektro Elektro
Maschinenbau Maschinenbau
Automobil Automobil
Verpackung Verpackung
Chemie Chemie
Zellstoffherstellung Zellstoffherstellung

Testen Sie TroublePad.

Sie haben die Möglichkeit, unser Hochgeschwindigkeitskamerasystem
TroublePad eine Woche lang (5 Arbeitstage) in Ihrem Unternehmen
auf Herz und Nieren zu testen

Interessiert?

Schreiben Sie an:
dach@claravision.fr. (Stichwort Inhousetest) oder
senden Sie uns Ihre Anfrage über das
Anfrageformular.

Tablet with software interface

Unternehmen die TroublePad einsetzen (Auszug).

logo partenaire

FAQ.

Welche Aufnahmemöglichkeiten bietet das System?

Das Highspeed-Kamerasystem TroublePad ermöglicht die Aufzeichnung von Videos in unterschiedlichen Geschwindigkeiten/Auflösungen. Die Qualitäten reichen von 2500 fps/320*240 px stufenweise bis 225 fps/1280*1024 px. Die Aufzeichnung von Loops ist in die Software integriert. Das Tablet verfügt standardmäßig über eine 256 GB HD die jedoch bis 1TB aufgerüstet werden dann. Größere HD-Kapazitäten könne über externe Medien erreicht werden.

Ist TroublePad einfach zu bedienen?

Eindeutig Ja. TroublePad ist einfach zu bedienen. Nach wenigen Minuten der Installation können Sie bereits Ihre ersten Videoclips aufzeichnen. Die Benutzeroberfläche der Analysesoftware ist sehr intuitiv und bietet Ihnen die Möglichkeit alles reibungslos zu steuern (Aufnehmen, Wiedergabe, Geschwindigkeit, Live-Wiedergabe uvm).

Lässt sich TroublePad überall installieren?

Das Hochgeschwindigkeits-Kamerasystem TroublePad kann problemlos fast überall installiert werden. Der dazu notwendige mulitfunktionale Manfrotto-Gelenkarm existiert in zwei Größen. Der kleinere Gelenkarm erlaubt eine Kamera- und Beleuchtungspositionierung innerhalb einer Fertigungsstraße. Demzufolge kann das System auch auf engstem Raum verwendet werden. Weiterhin existieren zur Anbringung der Gelenkarme eine Klemmbefestigung und ein Magnetfuß.

Können die aufgenommenen Sequenzen schnell visualisiert und bearbeitet werden?

Die aufgenommenen Sequenzen werden direkt auf der internen Festplatte des Tablets gespeichert. Dies ermöglicht die umgehende Wiedergabe und Analyse der Sequenzen in Zeitlupe. Die Wiedergabegeschwindigkeit ist individuell einstellbar. Sobald Sie den Grund der Störung festgestellt haben, sichern Sie lediglich den für Sie relevanten Ausschnitt der Sequenz.

Können mehrere Kameras mit TroublePad verwendet werden?

Die Analysesoftware der Highspeed-Kamera TroublePad steuert eine Kamera. Sollten Sie mehrere Kameras einsetzen wollen benötigen Sie dazu die entsprechende Anzahl von TroublePad-Systemen.

Ist das System wasserdicht?

Die Standardausführung des Highspeed-Kamerasystems TroublePad-Systems ist nicht wasserdicht. Optional existiert die Möglichkeit eine wasserdichte Version nach IP67/68 zu erwerben. Diese Option beinhaltet ein IP68-Schutzgehäuse für das Tablet sowie ein IP67-Schutzgehäuse für Kamera und Objektiv sowie die LED-Beleuchtungseinheit.

Was beinhaltet der TroublePad-Systemkoffer?

Der TroublePad-Systemkoffer beinhaltet in der Standardversion:



  • Highspeed-Kamera
  • 12“ Tablet mit integrierter Analysesoftware, Schutzhülle und Schultergurt
  • Großer Manfrotto-Gelenkarm
  • 600 Lumen LED-Beleuchtungseinheiot mit Akku
  • Zoomobjektiv
  • Verbindungskabel von Kamera zu 12“ Tablet

Existiert ein robusteres Schutzgehäuse für das Tablet?

Optional kann ein robusteres Schutzgehäuse, ein sogenanntes „Rugged Case“ für das 12“ Tablet geliefert werden. Diese Option beinhaltet dann automatisch eine interne HD mit 1TB.

Welche Optionen sind erhältlich?

Da die Umstände für den Einsatz des Highspeed-Kamerasystems TroublePad höchst unterschiedlich und individuell sein können, existiert eine große Anzahl von Optionen die es erlauben das Highend-System optimal an den Einsatzzweck anzupassen. Gerne senden wir Ihnen die Optionsliste auf Anfrage. Schreiben Sie einfach an: dach@claravision.fr.
